　　有源濾波以并聯方式接入電網，通過實時檢測負載的諧波和無功分量，采用PWM交流技術，從變流器中產生一個諧波分量和無功分量對應的反向分量，并實時注入電力系統，從而實現諧波治理和無功補償。

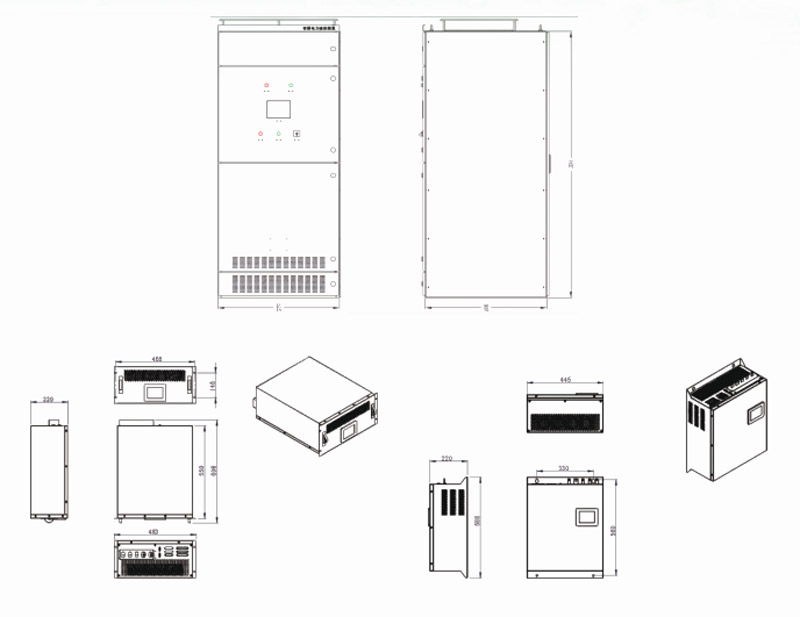

壁掛式

　　針對抽屜式功率模塊進行結構設計，采用先進的三電平技術，由數字信號處理DSP和大型可編程控制器，大功率電力電子器件構成，配置完善的監控系統和保護系統，輔助散熱風機和通訊接口;可直接安裝于墻壁上，有效的節省空間。

諧波的定義

　　當正弦波電壓施加在非線性負載上，電流就變成了非正弦波，非正弦波電流在電網阻抗上產生壓降，會使電壓波形也變?yōu)榉钦也āΨ钦也ㄗ鞲盗⑷~級數分解，其中頻率與工頻相同的分量稱為基波，頻率大于工頻的分量稱為諧波。

諧波危害

　　● 諧波損耗導致電網輸、配電過程效率變低;

　　● 3次及其整數倍的零序諧波電流，導致中線發熱嚴重;

　　● 附加熱效應使得用電設備絕緣老化加劇，壽命縮短;

　　● 易與補償電容發生串聯或者并聯諧振，造成元器件損壞，甚至引起跳閘事故;

　　● 引起一些保護設備誤動作，同時也會導致電氣測量儀表計量不準確;

　　● 干擾通信系統，甚至阻斷通信信號。

工作原理

濾波原理

　　通過外部互感器CT實時采集電流信號，通過內部檢測電路分離出其中的諧波部分，通過IGBT功率變換器產生與系統的諧波大小相等相位相反的補償電流，實現濾除諧波的功能。輸出補償電流是根據系統的諧波量動態變化的，因此不會出現過補償?shù)膯栴}。另外，有內部過載保護功能，當系統的諧波量大于濾波器容量時，可以自動限制在100%額定容量輸出，不會發生濾波器過載。

無功補償原理

　　可以通過參數設置，使在濾除諧波的同時進行動態無功補償。

　　根據檢測系統的無功功率，通過IGBT功率變換器產生容性或感性的基波電流，實現動態無功補償，無功補償?shù)哪繕?biāo)值可以通過操作面板設定。

內部控制原理

　　隔離開關合閘后，首先通過預充電電阻對直流母線電容器充電，這個過程會持續幾秒鐘，是防止上電后對直流母線電容器的瞬間沖擊。當母線電壓Udc達到預定值后，主接觸器閉合。

　　直流母線電容作為儲能元件，為通過IGBT逆變器和內部電抗器向外輸出補償電流提供能量。

　　通過外部CT實時采集電流信號送至信號調理電路，然后再送給FPGA控制器，控制器將基波成分分離，并提取出所有的諧波;控制器會將采集到的諧波成分和已發出的補償電流比較得到差值，作為實時補償信號輸出到驅動電路，觸發IGBT變換器產生與負載諧波電流相位相反的諧波電流注入到電網中，實現濾除諧波的功能。

技術特點

　　● 負載短路、過壓、欠壓、過流等保護功能;

　　● 有消除三相不平衡的功能;

　　● 不會和系統發生諧振;

　　● 可進行待機功能管理;

　　● 可以只濾波，或同時濾波和補償無功;

　　● 設計選型簡單，不需要進行詳細的電網分析，只需要測量諧波電流的大小;

　　● 并聯安裝方式，安裝簡單、方便，易于擴展，可多臺并聯;可實現不同容量并聯;

　　● 實施故障記錄和事件記錄，并可查詢歷史記錄;

　　● 有效濾除諧波，諧波濾除率高，可達到95%以上，提高供電安全性，改善電能質量;

　　● 提高設備(變壓器、線路)利用率，通過補償無功與諧波抑制，使總供電電流下降;

　　● 有效支撐負荷端電壓，加強系統電壓穩定性;

　　● 降損節能
