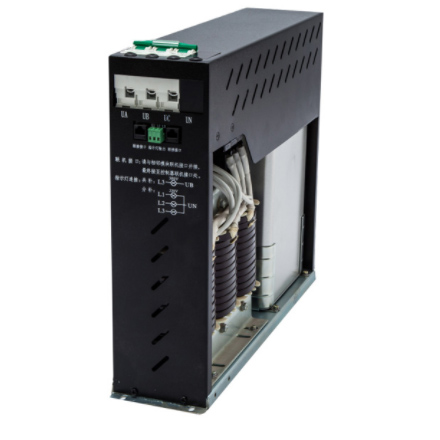

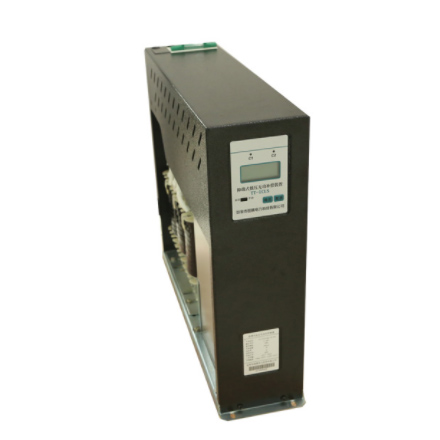

TT-ICL系列智能抑諧式電容器是由智能測控單元、智能型過零投切繼電器、智能保護單元、低壓自愈式電力電容器、干式串聯電抗器組成一個獨立完整的智能補償單元。替代由智能無功控制器、熔絲(或微斷)、晶閘管復合開關(或接觸器)、熱繼電器、指示燈、低壓電力電容器、干式串聯電抗器多種分散器件組裝而成的自動無功補償裝置。
產品集電子技術、傳感技術、網絡技術及電器制造等先進技術，將傳統無功補償產品集成化、網絡化、智能化。改變了現有低壓無功自動補償設備的結構模式，大大提高了設備的可靠性及使用壽命，具有結構簡潔、生產簡易、成本降低、性能提高、維護簡便的全面優點。
產品主要應用于諧波十分嚴重場合的無功補償，能夠可靠運行，不會產生諧振，對諧波無放大作用，并在一定程度上有吸收消除諧波的功能。其中串接7%電抗器的產品使用于主要諧波為5次的電氣環境，串接14%電抗器的產品使用于主要諧波為3次的電氣環境。
抑諧式低壓無功補償裝置與集成式低壓無功補償裝置比較
采用高品質低壓電力電容器; 回路中串聯高品質電抗器; 抗諧波能力強，使用于不同諧波場合;
工作中產生較大熱量，必須進行有效散熱; 體積大，質量大，價格高。
環境條件：
(1)環境溫度：-25~45℃(-45~55℃);(2)相對濕度：40℃,20~90%;(3)海拔高度：≤2000m。
電源條件：
(1)工作電壓：電源額定電壓±20%;(2)工作頻率：48.5~51.5Hz;(3)功率消耗：<2.5W(不投運時)。
電氣安全：
電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采樣與控制電路防護均符合中華人民共和國標準GB/T15576-2008《低壓成套無功功率補償裝置》中對應條款要求。
測量誤差：
(1)電壓：≤0.5%(在80~120%額定電壓范圍內);(2)電流：≤1%(在5%~20%額定電流范圍內)，≤0.5%(在20%~120%額定電流范圍內);(3)溫度：±1℃。
保護誤差：
(1)電壓：≤0.5%;(2)電流：≤1.0%;(3)溫度：±1℃(電容器)，±5℃(電抗器);(4)時間：±0.01s。
無功控制參數：
(1)無功容量：≤50kvar(三相)、30kvar(分相);(2)聯機≤32臺。
零投切開關參數：
(1)偏移度 ：≤ 2.5°;(2)涌流：≤2.5倍額定電流;(3)耐電壓沖擊：≥AC3500V(DC5000V);(4)耐電流沖擊：≥100倍額定電流。
可靠性參數：
(1)控制準確率：100%;(2)投切允許次數：100萬次;(3)電容器容量運行時間衰減率：≤1%/年;(4)電容器容量投切衰減率： 0.1%/萬次;(5)年故障率：≤0.1%。

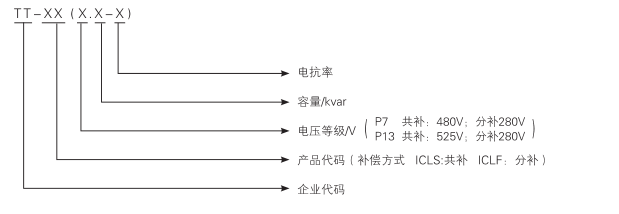

型號說明

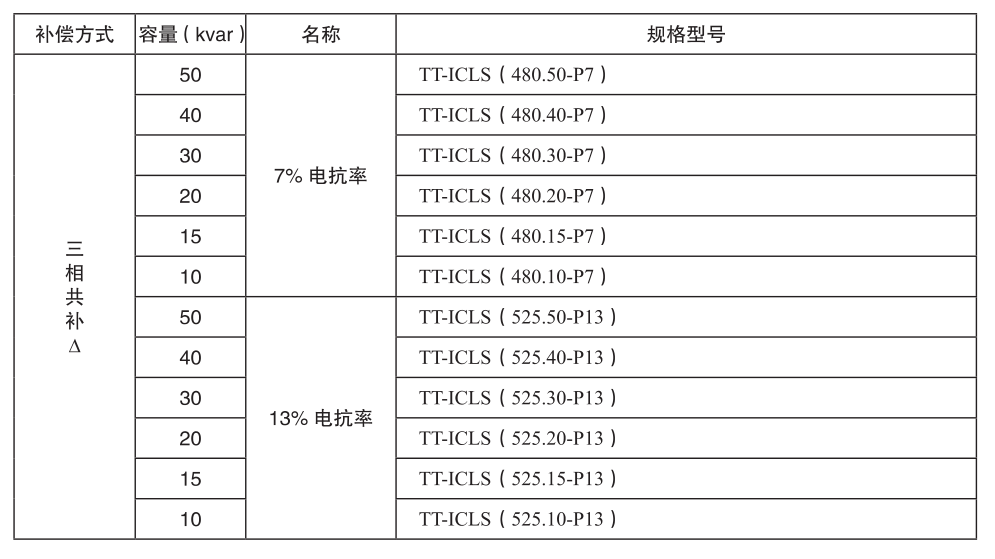

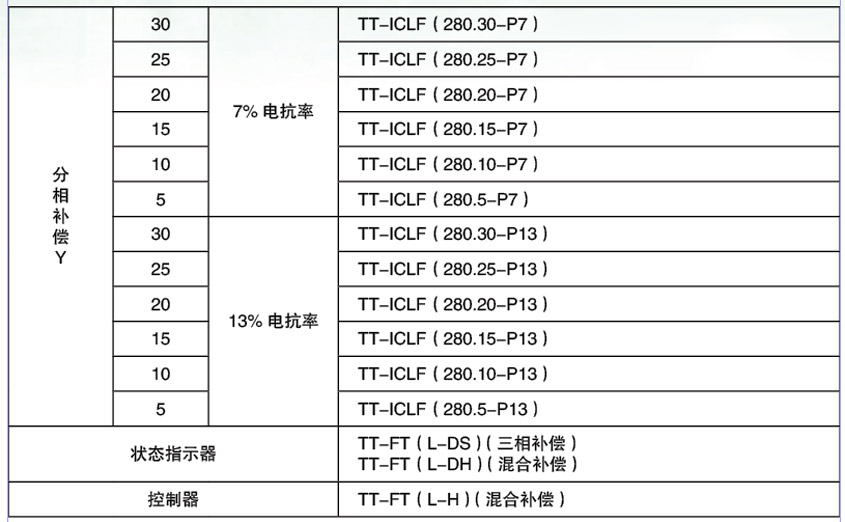

TT系列抑諧式低壓無功補償裝置及配套產品設計使用選型

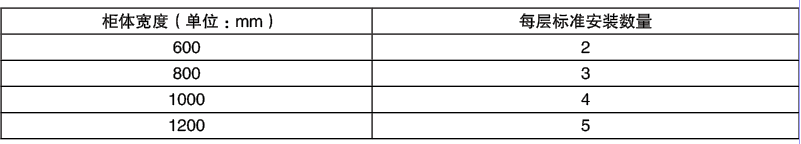

TT系列抑諧式低壓無功補償裝置標準電器柜內安裝臺數
備注：以上是按標準GGD柜體為例，柜體高2200mm，深800mm，可以放置兩層
操作說明
產品接線端子的定義及排列示意圖
 |  |
安裝尺寸：504*90mm(長*寬) 開孔尺寸：Φ6 |
