10KV柱上無功補償裝置（以下簡稱裝置）適用于6-10KV高壓輸電線路中，安裝在戶外柱上，用以提高功率因數、降低線路損耗、提高末端電壓、改善電能質量。
10KV柱上無功補償裝置（以下簡稱裝置）適用于6-10KV高壓輸電線路中，安裝在戶外柱上，用以提高功率因數、降低線路損耗、提高末端電壓、改善電能質量。
功能特點
1、電容器均內置熔絲及放電電阻，斷電后自動放電，確保運行安全。
2、電容器可內置也可外置。外置時電容器位于安裝平臺上開關箱體的兩側。
3、可按電壓、無功功率自動投切，也可手動投切。
4、產品具有過壓、欠壓、過流、缺相等保護，并具有過流閉鎖功能。
5、采用真空接觸器投切電容，壽命高達10萬次，可頻繁投切。
6、電容配置每組最小50kvar，最大500kvar。可配置一組固定，一組自動補償或兩組自動補償。
7、采用先進水平的智能無功補償控制器為控制核心，可顯示電路各項電力參數，預置和修改各項控制參數，自動投切電容器組。
8、應用戶要求可選用具有“四遙”及GPRS通迅功能的控制器。采用現場和遠程通訊，可實現實時、定時召喚各項電力參數、修改控制參數、遠程投切電容器。也可以通過組網方式組成一個規模更大功能更全的電力監控系統。采用短距離（30~50m）無線通訊，可實現掌上電腦數據現場抄表。
9、結構特點
9.1跌落式熔斷器作短路保護兼做隔離開關，上端從高壓線路進線，下端接避雷器及開關箱體。避雷器作吸收操作過電壓之用。跌落式熔斷器一般由用戶自備。
9.2開關箱體頂部是進線套管，箱體內有電源式電壓互感器（作接觸器控制電源及電壓采樣）、電流互感器、真空接觸器，內置式有電容器、控制器及繼保裝置，端子排均在控制箱內。電容器外圍時開關箱體側面是出線套管。箱體頂部是防雨蓋并有吊環。開關箱體安裝在兩電桿之間的槽鋼平臺上，安裝高度大于3米。控制箱則安裝在電桿距地1.5米處，便于操作。開關箱體與控制箱之間控制電纜連接。
9.3采樣用電流互咸器直接接入線路中，必須位于裝置接入電源線的前端，與避雷器距離應不大于1米。
技術參數
1、額定電壓：6kV、10kV。
2、額定頻率：50Hz、60Hz。
3、補償容量：30~1000kvar。
4、主電路工頻耐壓：42kV/1min；輔助回路：2.5kV。
5、雷電沖擊耐壓：75kV。
6、投切開關機械壽命：10萬次。
1、容量選擇：應選用一組固定一組自動補償的產品，固定補償容量應不大于各配電變壓器空載無功之和，這樣任何時候均不會向上一級返送無功并可降低成本，自動投切容量由線路最大負荷及此時功率因數決定。
2、控制器選擇：用戶可根據需要選用一般型、“四遙”及帶GPRS通訊型兩種。
3、產品類型選擇：用于提高末端電壓時，可選用電壓控制型，安裝在線路末端，可不用控制器及采樣電流互感器；用于提高功率因數時選用無功補償控制型。
4、安裝地點選擇：選用無功功率控制型，一條線路只有一臺裝置，可安裝在線路始端1/3處，讓80%以上負載電流過采樣電流互感器；如有兩臺裝置，第二臺裝置可在線路2/3處靠近負荷中心處安裝，如果選用電壓控制型，應在線路2/3~3/4處靠近負荷中心處安裝。
5、電容外置或內置：外置利于散熱，但在惡劣環境下不適宜；內置成本較高，用戶根據環境條件選擇。

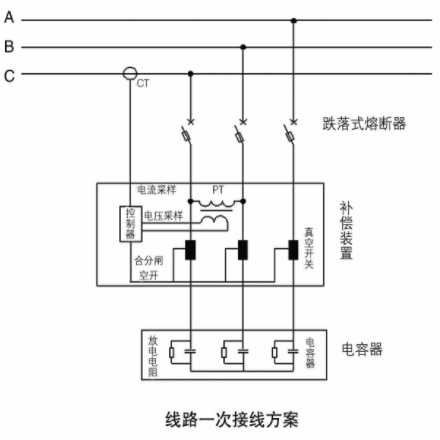

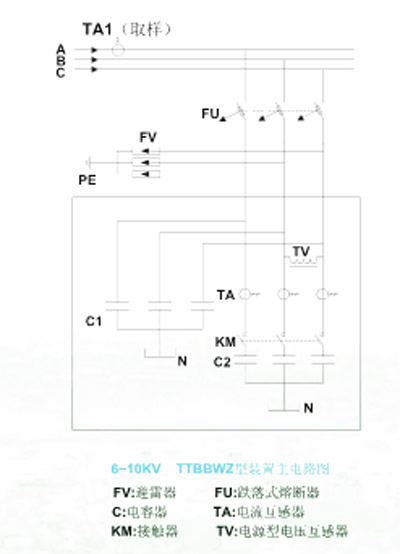

原理圖
使用環境條件
1、海拔高度不超過2000米，高于2000米選用高原型產品。
2、環境溫度-25℃~+50℃
3、周圍無腐蝕性氣體或蒸汽，無導電性或爆炸性塵埃。
4、戶外風速=35m/s
5、濕度：日平均值不大于95%，月平均值不大于90%。
6、陽光輻射不得超過1000w/m2。
